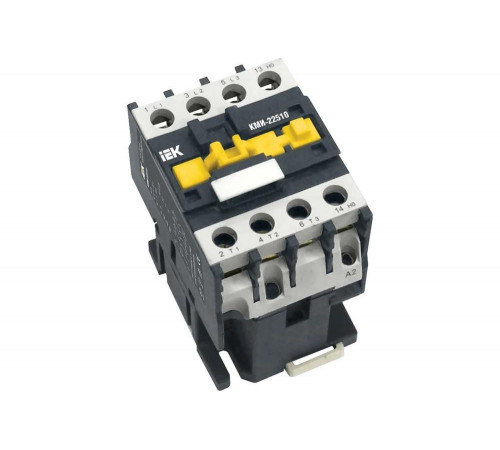

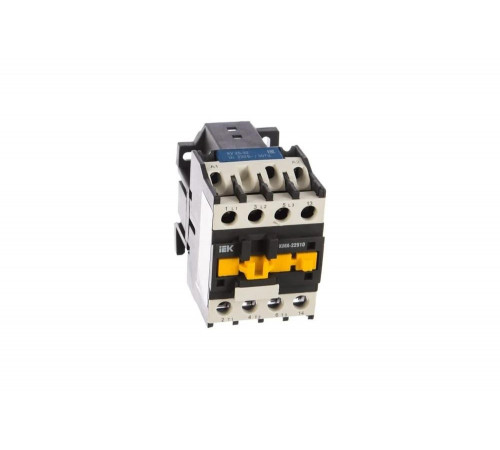

IEK КМИ-22510: надежный контактор для электрических сетей

Дополнительные технические характеристики:

• Тип подключения вспомогательных цепей - Винтовое соединение.
• Кол-во вспомогательных норм разомкнутых-НО конт - 1.
• Номинальное напряжение изоляции Ui - 660 В.
• Номинальное импульсное напряжение - 6 кВ.
• Условный тепловой ток Ith при АС-1 - 40 А.
• Номинальная мощность при AC-3 230 В - 5.5 кВт.
• Номинальная мощность при AC-3 400 В - 11.0 кВт.
• Номинальная мощность при AC-3 660 В - 15.0 кВт.
• Макс кратковременная нагрузка - 450 А.
• Условный ток короткого замыкания Inc - 3000 А.
• Защита от сверхтоков - предохранителя gG - 40 А.
• Мощность рассеяния при Ie АС-3 - 1,25 Вт.
• Мощность рассеяния при Ie АС-1 - 3,2 Вт.
• Момент затяжки - 1,2 Нм.
• Диапазоны напряжения управления при срабатывании Uc - 0,8...1,1.
• Гибкий кабель без наконечника - 1,5...4 мм².
• Диапазоны напряжения управления при отпускании Uc - 0,3...0,6.
• Жесткий кабель без наконечника - 2,5...6 мм².
• Время срабатывания при замыкании - 15...24 мс.
• Время срабатывания при размыкании - 5...19 мс.
• Комутационная износоустойчивость при АС-1 - 1,3 млн циклов.
• Комутационная износоустойчивость при АС-3 - 1,1 млн циклов.
• Комутационная износоустойчивость при АС-4 - 0,15 млн циклов.
• Мех износоустойчивость - 12.0 млн ком циклов.
• Кол-во дополнительных контактов - 1.
• Тип монтажа - При помощи винтов, на DIN-рейку.
• Климатическое исполнение - УХЛ4.
• Температура эксплуатации -  -25...+50 °C.
• Доп конт - Номинальное напряжение Un AC - ≤ 660 В.
• Доп конт - Номинальное напряжение Un DC - ≤ 440 В.
• Доп конт - Номинальное напряжение изоляции Ui - 660 В.
• Доп конт - Ток термической стойкости In - 10 А.
• Доп конт - Минимальная вкл способность Umin - 24 В.
• Доп конт - Минимальная вкл способность Imin - 10 мА.
• Доп конт - Защита от сверхтоков - предохранитель gG - 10 А.
• Доп конт - Макс кратковременная нагрузка - 100 А.
• Доп конт - Сопротивление изоляции - > 10 мОм.
• Тип напряжения управления - Переменный (AC).
• Доп конт - Сечение присоединяемых проводников - 1...4 мм².
• Доп конт - Момент затяжки - 1.2 нм.

Информация об упаковке

Единица товара: Штука

Вес, кг: 0.3

Длина, мм: 100

Ширина, мм: 90

Высота, мм: 60
