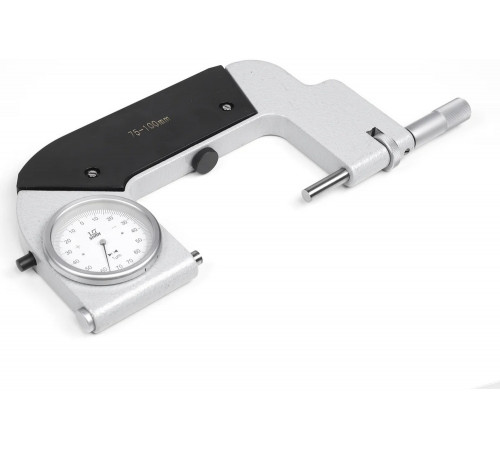

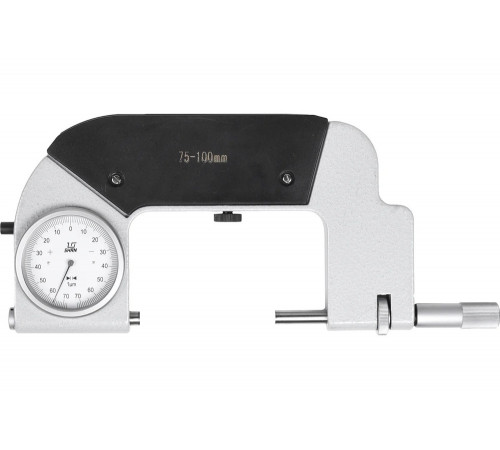

Рычажная скоба SHAN СР-125 0,002 (ГРСИ №65532-16) 136299

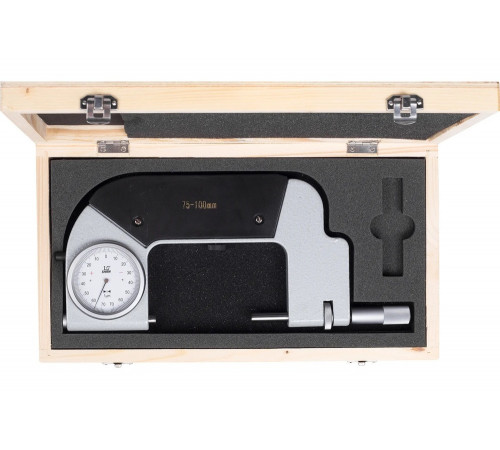

Скобы рычажные типа СР (пассаметр) применяется для измерений линейных размеров прецизионных деталей методом сравнения с мерой в условиях массового производства точного приборостроения и машиностроения. Принцип действия основан на работе рычажно-зубчатого механизма, встроенного в корпус прибора. Скоба оснащена арретиром для отвода подвижной пятки, упором и, встроенным в корпус индикатором, с переставными указателями поля доступа. Рычажная скоба настраивается на размер измеряемой детали с помощью блока плоскопараллельных концевых мер, стрелка устанавливается на нулевое положение. Указатели на шкале выставляются на минимальный и максимальный размер. С помощью арретира отводится подвижная пятка и вставляется деталь, стрелка на шкале показывает отклонение от требуемого размера. Выход стрелки за пределы поля допуска в плюс указывает на исправимый брак, а в минус - на окончательный (неисправимый) брак. Измерительные наконечники прибора покрыты твердосплавным материалом, корпус скобы оснащен теплоизоляционной вставкой. Скоба поставляется в деревянном или пластиковом футляре, обеспечивающем сохранность при транспортировке и хранении инструмента.

Комплектация

Информация об упаковке

Единица товара: Штука

Вес, кг: 2.248

Длина, мм: 350

Ширина, мм: 220

Высота, мм: 45
